Water – het belangrijkste voer voor paarden
Water is het belangrijkste voer voor paarden. [1] Alle lichaamscellen hebben water nodig om hun taken uit te voeren. Het is nodig voor alle metabolische stappen, om de vloeibaarheid van het bloed te behouden, voor thermoregulatie en, bij merries, voor de melkproductie. Zonder water komt het transport van voedingsstoffen en zuurstof tot stilstand.[2]
Water vormt ongeveer 70% van het lichaamsgewicht van het paard. Zelfs bij een waterverlies van 3% van het lichaamsgewicht zijn er al beperkingen in de prestaties van het paard. Tekenen van ziekte treden op bij slechts 8% vochtverlies.[2]
Paarden hebben een waterbehoefte van ca. 20 – 60 liter per dag – afhankelijk van grootte, gewicht, leeftijd, ras, voeding, weer en stress. Voor elke kilogram droogvoer of ruwvoer neemt de waterbehoefte van een paard met nog eens 3 tot 4 liter toe.[2]
Grondwater voor paarden – natuurlijk gezond
Paarden moeten constant toegang hebben tot vers, schoon water om te allen tijde een adequate watervoorziening te garanderen.[4] Grondwater of bronwater is ideaal om paarden van water te voorzien, omdat het meestal dichtbij de boerderij aanwezig is en van nature gezond is. Doordat het water langzaam door de bodemlagen sijpelt, wordt het op natuurlijke wijze gezuiverd van veel ongewenste stoffen.
Terwijl het door de bovenste bodemlagen sijpelt, wordt het water gefilterd en op vele manieren veranderd door middel van oplossingsprocessen en microbiologische processen. Tegelijkertijd neemt het water waardevolle mineralen en sporenelementen op, waardoor de kwaliteit van het water qua gezondheidsaspecten verbetert.
Het is de moeite waard om je eigen water te hebben
Openbaar water
De prijs voor openbaar water varieert, maar ligt meestal rond de € 1,00/m³.
Eigen water
Bij uw eigen watervoorziening is het daarentegen heel goed mogelijk om de prijs blijvend te verlagen tot ongeveer 0,08 €/m³ door voordelige componenten te selecteren voor een even goede waterkwaliteit.
[2] www.tierarzt-owschlag.de/pdf/Pferd%201-2008.pdf , Animal Health Current, Heike Flenner, p. 12, Water is het levenselixer: Hoeveel water en welke kwaliteit hebben paarden nodig, 22 mei 2013
[3] equivetinfo.de/html/eckdaten_pferd.html , Dr. C. A. Bingold, Paardenkliniek Großostheim, 23.05.2013
[4]http://masterhorse-infowissen-de.prossl.de/index.php/w/wasserbedarf.html , Status van 7 mei 2012 (geraadpleegd op 28 mei 2013).
Moeilijkheden veroorzaakt door grondwatergebruik
Grondwater is afkomstig van regenwater dat in de grond sijpelt. Naarmate het water door de bodemlagen sijpelt, wordt het microbiologisch gezuiverd, maar wordt het tegelijkertijd steeds zuurstofarmer.
In de diepe grondwatervoerende bodemlagen bevat het grondwater doorgaans geen zuurstof meer. Door het gebrek aan zuurstof lossen ijzer (Fe2+) en mangaan (Mn2+) in verhoogde concentraties op. Ammonium (NH4+) kan ook ontstaan tijdens biologische afbraakprocessen als er sprake is van zuurstofgebrek. Deze stoffen kunnen niet in opgeloste vorm worden uitgefilterd.

Enerzijds zijn ijzer en mangaan voor paarden sporenelementen die het lichaam nodig heeft, maar ook uitscheidt als de inname te hoog is. De behoeften worden echter meestal ruimschoots gedekt door het voedsel.
Aan de andere kant leiden verhoogde ijzer- en mangaangehalten tot aanzienlijke problemen in de veehouderij. Bovendien veroorzaakt water dat ijzer en mangaan bevat bruine of zwarte aanslag en verkleuring.
Lekker water voor paarden
De waterkwaliteit is cruciaal voor de smaak van het water.[1] Naarmate het ijzergehalte toeneemt, gaat de smaak achteruit en leidt daardoor tot een lagere wateropname door de paarden en als gevolg daarvan een lagere voeropname.
Chemische waterkwaliteit
Kwaliteit van drinkwater
Kwaliteit van drinkwater
IJzer- en mangaanafzettingen (couldering)
IJzer en mangaan veroorzaken ook aanzienlijke problemen in de watervoorzieningssystemen zelf als gevolg van verstopping van putten en pompen en afzettingen in leidingen en drinkbakken.[4]
Het elimineren van de effecten van ijzer in het systeem vergt doorgaans veel tijd en kosten. Het verharden van de putten leidt er vaak toe dat de prestaties en levensduur ervan aanzienlijk worden verminderd of dat regeneratie of vervanging noodzakelijk wordt. Bij gebruik van het FERMANOX®-proces wordt verstopping van de gehele watertoevoer effectief vermeden.
Bij gebruik van FERMANOX®-systemen stroomt water dat ijzer en mangaan bevat niet door putten, pompen en waterleidingen, omdat het water wordt behandeld voordat het wordt gepompt.

IJzerafzettingen – verrotte waaier in een onderwaterpomp
[1] www.tierarzt-owschlag.de/pdf/Pferd%201-2008.pdf , Animal Health Current, Heike Flenner, p. 12, Water is het levenselixer: Hoeveel water en welke kwaliteit hebben paarden nodig, 22 mei 2013
[2] www.landwirtschaftskammer.de/lufa/download/fachinfo/wasser/beurteilungswerte-traenkwasser.pdf ; Beoordelingswaarden voor drinkwater, Landbouwkamer van Münster
[3] http://www.landwirtschaftskammer.de/landwirtschaft/tierproduktion/pferdehaltung/fuetterung/futterrationen-berechnen.htm , Landbouwkamer van Noordrijn-Westfalen, dr. Wolfgang Sommer, versie door. 18 maart 2004, 23 mei 2013
[4] http://www.lksh.de/fileadmin/user_upload/Presse/Archiv_2011/BB_4211_22.10.2011/42-44_Fuebbeker.pdf ; Alfons Fübecker, Landbouwkamer van Nedersaksen, waterontijzering dringend nodig, 22 oktober 2011
De oplossing: FERMANOX® waterbehandeling van grondwater voor paarden
Omdat zuurstofarm grondwater ijzer en mangaan uit de bodem oplost, moet er zuurstof aan het water worden toegevoegd om de metalen weer te immobiliseren en zo uit het water te verwijderen.
Bij het FERMANOX®-proces (ondergrondse ijzerverwijdering en mangaanverwijdering) wordt een deel van het opgepompte water verrijkt met zuurstof uit de lucht en via de geboorde put rechtstreeks teruggevoerd naar de grondwatervoerende bodemlagen (aquifer). Daar vormt de ingebrachte zuurstof een verwerkingszone waarin de opgeloste metalen ijzer en mangaan reageren tot zeer sterke kristallen en zo worden gescheiden van het grondwater.
Deze behandeling vindt plaats zodra ijzer en mangaan in het binnenkomende water in contact komen met de zuurstof in de behandelzone. De vorming van de kristallijne oxiden vindt derhalve plaats aan de buitenrand van de verwerkingszone. Tegelijkertijd worden ook ammonium en nitriet door de ingebrachte zuurstof omgezet en daarmee uit het grondwater verwijderd. Rondom de geboorde put wordt een zone van zuiver water gevormd dat vrij is van ijzer en mangaan. Na deze natuurlijke behandeling in de watervoerende laag kan uit de put een meervoudig volume drinkwaterkwaliteitswater worden gewonnen.

Werkingsprincipe/hoe het FERMANOX®-proces werkt
Vereisten voor geboorde putten
De basisvereiste voor het gebruik van het FERMANOX®-proces is de aanwezigheid van één of meer geboorde putten in het losse gesteente (zand of grind), omdat de feitelijke verwerking plaatsvindt in de poriën van de aquifer. De geboorde putten zelf moeten worden aangelegd volgens de gebruikelijke technische regels en (bij meerdere putten) met voldoende onderlinge afstand en met zo kort mogelijke filtersecties. Indien er meerdere geboorde putten zijn, dienen de afstanden met ons afgestemd te worden.
Rohwasserqualität
Er zijn geen toepassingslimieten voor ijzer- of mangaanconcentraties in ruw water. FERMANOX® is zelfs in staat extreem grondwater te zuiveren tot drinkwaterniveau, waarvan de ruwwaterwaarden vele malen hoger zijn dan de grenswaarden van de Drinkwaterverordening. Met name de mangaanverwijdering vereist een minimale pH-waarde van het ruwe water, die vanwege de hoge efficiëntie van het proces echter lager is dan bij bovengrondse processen – zonder toevoeging van chemicaliën.Bij hogere ammonium- of methaanconcentraties in grondwater neemt de zuiveringsinspanning doorgaans aanzienlijk toe.
FERMANOX® -Interpretatie
Het juiste ontwerp van het FERMANOX®-systeem is van cruciaal belang voor de langdurige optimale werking van het systeem. Om de eisen te controleren en een geschikt waterbehandelingssysteem aan te bieden, hebben wij de volgende documenten nodig:
- Informatie over watervereisten
- Wateranalyse van bestaande putten
- Gegevens over putuitbreiding
Wij voeren graag voor u de benodigde wateranalyses uit op basis van ruwwatermonsters.
FERMANOX® – Gegarandeerde drinkwaterkwaliteit
Het eerste Fermanox®-systeem werd in 1983 in gebruik genomen. Het ijzergehalte van het oorspronkelijke ruwe water bedroeg 6,7 mg/l, wat overeenkomt met 33,5 keer de grenswaarde volgens de Drinkwaterverordening. Het systeem draait nog steeds probleemloos, hoewel de geboorde put inmiddels zo’n 60 jaar oud is.
Vele duizenden geïnstalleerde systemen, referenties in de behandeling van grondwater met extreme ijzer- en mangaangehalten en getuigenissen van tevreden klanten bewijzen onze competentie als specialist in ondergrondse waterbehandeling.

FERMANOX®-Garantie
FERMANOX® garandeert de drinkwaterkwaliteit (volgens de geldende TrinkwV 2001[1]) op het gebied van ijzer, mangaan en ammonium.
| Parameter | begrenzing |
|---|---|
| Ammonium: | 0,5 mg/l |
| Ijzer: | 0,2 mg/l |
| Mangaan: | 0,05 mg/l |
Daarnaast garandeert FERMANOX® ook het naleven of onderschrijden van de grenswaarden volgens de Drinkwaterverordening met betrekking tot andere oxideerbare ingrediënten die minder vaak voorkomen, zoals nitriet, arseen, waterstofsulfide en methaan.
[1] De rechtsgrondslag is de Drinkwaterverordening in de versie gepubliceerd op 28 november 2011 (BGBl. I p. 2370), gewijzigd bij artikel 2, paragraaf 19 van de wet van 22 december 2011 (BGBl. I p. 3044). (in de toekomst gebruikt als afkorting: TrinkwV 2001)
Lekker en gezond – gewoon drinkwater
Water is het belangrijkste voer voor paarden.
Met FERMANOX® behandeld water is lekker voor uw paarden omdat het gegarandeerd ijzervrij is.
FERMANOX® garandeert de drinkwaterkwaliteit (volgens de geldige TrinkwV 2001[1]) met betrekking tot ijzer, mangaan en ammonium.

Effectieve bescherming tegen afzettingen (cokeling)
Bij gebruik van het FERMANOX®-proces wordt verstopping van de gehele watertoevoer effectief vermeden, omdat bij gebruik van FERMANOX®-systemen ijzer- en mangaanhoudend water niet langer door putten, pompen en waterleidingen stroomt. Omdat het water wordt behandeld voordat het wordt gepompt.
Vele duizenden geïnstalleerde systemen, referenties in de behandeling van grondwater met extreme ijzer- en mangaangehalten en getuigenissen van tevreden klanten bewijzen onze competentie als specialist in ondergrondse waterbehandeling.

Dompelpompen na 5 jaar gebruik met FERMANOX® (boven) of met grindfilter (onder)
Geen filters, geen terugspoeling
In tegenstelling tot conventionele methoden zijn er geen bovengrondse filters nodig. Het water wordt op natuurlijke wijze behandeld voordat het wordt opgepompt en gebruikt – zonder chemicaliën of vervangende materialen.
Het vervelende en dure vervangen en afvoeren van filtermateriaal en het terugspoelen van de filters zijn niet meer nodig.
Geen onderhoud – alleen maar controles!
Omdat de waterbehandeling met het FERMANOX®-proces in de aquifer zelf plaatsvindt, is er geen regulier onderhoud nodig, alleen een controle.
Bij kleine FERMANOX®-waterbehandelingssystemen moet de vuilvanger voor het systeem eenmaal per jaar worden gecontroleerd, zodat de zuurstofverrijkingsprestatie niet afneemt door verstopping. Grote systemen zijn volledig onderhoudsvrij.
Conclusie
FERMANOX®-waterbehandeling in conceptvergelijking is de aanbevolen of voordelige investering, omdat het FERMANOX®-proces vanwege het technologische voordeel zowel efficiënter als economischer is in vergelijking met het open grindfilter.
[1] De rechtsgrondslag is de Drinkwaterverordening in de versie gepubliceerd op 28 november 2011 (BGBl. I p. 2370), gewijzigd bij artikel 2, paragraaf 19 van de wet van 22 december 2011 (BGBl. I p. 3044). (in de toekomst gebruikt als afkorting: TrinkwV 2001)
FERMANOX® waterbehandelingssystemen voor de paardenhouderij|
Manege FERMANOX® systeemtypen:
De vereisten voor een waterbehandelingssysteem verschillen afhankelijk van de watervereisten, waterkwaliteit en controlevereisten in de specifieke toepassing. Afhankelijk van de toepassing zijn de volgende FERMANOX®-systeemtypen geschikt voor particuliere waterleveranciers:
| FERMANOX®-Bijlage | Water voorraad | Toepassingsgebied | Controle/regulering | Mogelijkheid om te monitoren |
|---|---|---|---|---|
| Type BV | met 1 geboorde put | voor kleinere diensten; tot max. 15 m³/dag | afhankelijk van verbruik | ja |
| Type WV | met 2 geboorde putten |
voor geweldige prestaties; 5 – 250 m³/dag
|
afhankelijk van verbruik | ja |
Uitvoeringen van de verschillende basistypen
Achter elk van de hierboven genoemde FERMANOX®-basistypen schuilt een verscheidenheid aan systemen met verschillende afmetingen en kenmerken (bijvoorbeeld type BV 30 P).
Het geschikte systeem kan door Winkelnkemper GmbH alleen op basis van een individueel ontwerp (afhankelijk van de waterbehoefte en de waterkwaliteit van het grondwater) worden geselecteerd.

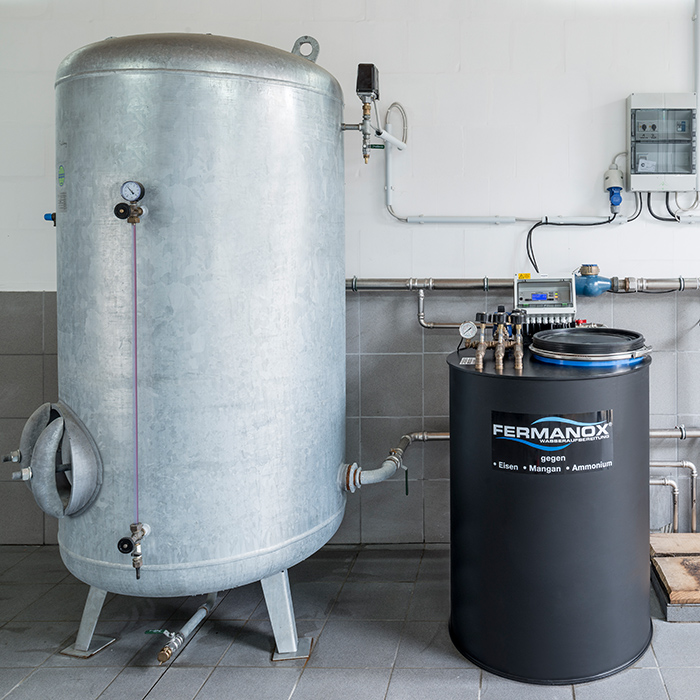

Installatievoorbeeld FERMANOX®-BV | 1-wellssysteem | Kleine waterbehoefte
Installatievoorbeeld voor waterbehandelingssysteem FERMANOX BV (afbeelding)

Afbeelding FERMANOX®-BV | 1-wellssysteem | Kleine waterbehoefte
IJzer en mangaan in grondwater? Eén probleem – twee oplossingen
Omdat ijzer en mangaan niet in opgeloste vorm kunnen worden uitgefilterd, moet het water voor de waterbehandeling worden verrijkt met zuurstof uit de lucht, zodat er weer vaste stoffen worden gevormd, die vervolgens worden gescheiden.

Open grindfilterproces vergeleken met het FERMANOX-proces

Bovengrondse waterbehandeling
Bij traditionele waterzuiveringssystemen – veelal grindfiltersystemen – wordt het grondwater na onttrekking pas bovengronds behandeld door het te verrijken met zuurstof uit de lucht. Hierdoor oxideren de opgeloste metalen tot vaste deeltjes, die vervolgens kunnen worden gescheiden – meestal met behulp van een zand- of grindfilter. Omdat deze systemen slechts beperkte hoeveelheden ijzer- en mangaanafzettingen kunnen opnemen, moeten de filters regelmatig worden teruggespoeld om de afgezette metaaloxiden te verwijderen en de reinigende werking van het filter te herstellen. In extreme gevallen vereisen hoge ijzer- en mangaangehalten zelfs dagelijks terugspoelen. Het ijzer- en mangaanslib dat wordt weggespoeld, moet meestal worden afgevoerd. Bovendien wordt het filtergrind na jaren onbruikbaar – zelfs als de filtersystemen regelmatig worden teruggespoeld – en moet het ook worden afgevoerd. Omdat al het nuttige water en het extra terugspoelwater door het bovengrondse grindfilter moeten worden gepompt, resulteert het meervoudig pompen in een hoge energiebehoefte.
FERMANOX®-Procedure
FERMANOX® waterzuivering vindt direct in de grondwatervoerende bodemlagen plaats. Daarom wordt alleen behandeld water verpompt en kan het direct worden gebruikt. Hierdoor wordt voorkomen dat putten, pompen en leidingen al vanaf het begin dichtslibben. FERMANOX® waterbehandeling is onderhoudsvrij en kent geen vervolgkosten (zie FERMANOX® voordelen).

Conceptvergelijking FERMANOX in vergelijking met het grindfilterproces
Waarom is een FERMANOX®-systeem zo efficiënt?
Om te begrijpen waarom een FERMANOX®-systeem aanzienlijk efficiënter is dan een grindfilter, helpt een vergelijking van de grootte van de verwerkingszones. Bij een grindfilter is deze verwerkingszone de grindaanvulling. Hun grootte wordt bepaald door de opstelling van de container waar het water doorheen stroomt. Bij het FERMANOX®-proces vormen zand en grind in de watervoerende laag de behandelingszone en de grootte ervan wordt bepaald door de hoeveelheid zuurstofrijk water dat via de boorput wordt teruggevoerd. Deze verwerkingszone is vele malen groter dan bij grindfiltersystemen. De verblijftijd van het water in de behandelingszone en daarmee de contacttijd van ijzer of mangaan en zuurstof is bij het FERMANOX® systeem (in dezelfde verhouding) hoger dan bij een grindfilter.
Een maatvergelijking
Als u bijvoorbeeld uitgaat van een waterbehoefte van 30 m³ per dag, kan bij een gemiddelde ruwwaterkwaliteit een grindfilter met ca. 700 liter grind worden gebruikt. Onder dezelfde omstandigheden zou de verwerkingszone van een FERMANOX®-systeem in de grond een volume hebben van ongeveer 30 m³, d.w.z. meer dan 40 keer zo groot. Bij een tankwagen komt dit overeen met de maatverhouding tussen de tankoplegger en de brandstoftank.

Een maatvergelijking van waterbehandelingssystemen
Tegenstroomprincipe
Bovendien stroomt bij een grindfilter het ijzerhoudende water na zuurstofverrijking van boven naar beneden door het filter en vindt de ijzerverwijdering vrijwel alleen in de bovenste lagen plaats. Bij FERMANOX® stromen zuurstofhoudend water (tijdens de retourfase) en ijzerhoudend water (tijdens de afleverfase) in tegengestelde richtingen. Dit tegenstroomprincipe creëert zeer gunstige verwerkingsomstandigheden. Een aanzienlijk groter deel van de verwerkingszone is dan ook actief voor de ontijzering.
Conclusie
Het resultaat van dit alles is dat FERMANOX®-waterbehandeling aanzienlijk minder energie verbruikt om een betere waterkwaliteit te bereiken dan een grindfilter en is de reden voor het technologische voordeel van FERMANOX®.
Welk alternatief is het meest economisch voor uw manege? – de FERMANOX waterbehandeling!
Omdat de watervoorziening met waterbehandeling voor maneges en maneges een langetermijninvestering is, is het bij het beoordelen van de winstgevendheid van een investering belangrijk om niet alleen rekening te houden met de aanschafkosten, maar ook met de lopende bedrijfskosten. Als het alleen om de waterbehandeling gaat, levert het kiezen van het juiste proces besparingen op de bedrijfskosten over een periode van meerdere jaren op die groter zijn dan de investeringskosten van het hele systeem. De sleutel hiervoor ligt in de bespaarde energie- en onderhoudskosten.

Naarmate de bedrijfstijd toeneemt, worden de bedrijfskosten belangrijker dan de investeringskosten. Economisch rendement is een betere basis voor het maken van de juiste keuze tussen alternatieve systemen dan de aanschafprijs.
Dit wordt geïllustreerd door de volgende casestudies, waarin drie alternatieven worden beoordeeld op hun economische levensvatbaarheid:
- openbaar water,
- eigen bronwater met open grindfilter,
- Eigen bronwater met FERMANOX® systeem.
Case study: Manege of manege met een grote waterbehoefte (ca. 20 m³/dag)

Vergelijking van de economie van een manege of manege met een grote waterbehoefte (20 m³ waterbehoefte per dag)
Hieruit blijkt dat een watervoorziening met FERMANOX®-waterbehandeling het meest economische alternatief is voor een bedrijfstijd van slechts 2 jaar.
Met elk extra gebruiksjaar neemt het voordeel (ten gunste van investeringen in FERMANOX®-waterbehandeling) toe vanwege de hoeveelheid bespaarde kosten (investeringskosten en lopende kosten).
Voor het FERMANOX®-systeem is een tweede put nodig, waardoor de initiële investeringskosten hoger zijn. De lagere energie- en onderhoudskosten zorgen echter voor een enorme besparing ten opzichte van het grindfilter. In dit voorbeeld realiseert FERMANOX® al na 9 jaar gebruik een besparing die hoger is dan de aanschafkosten voor een grindfiltersysteem!
Waarom is het energieverbruik van een FERMANOX®-systeem zo laag?
Grindfiltersystemen hebben doorgaans een aanzienlijk hoger stroomverbruik dan FERMANOX®-systemen. Bij een open grindfilter wordt bijvoorbeeld al het water met een eerste pomp uit de put gepompt om in het filtersysteem te spuiten. Na filtratie brengt een tweede pomp het water vervolgens in de stalvoorraad. Bovendien moet het terugspoelwater extra worden gepompt. Dit betekent dat er 2 tot 2,5 m³ water moet worden verpompt zodat er 1 m³ water in de stal gebruikt kan worden.
Bij het FERMANOX® proces wordt, afhankelijk van de behandelbaarheid van het water, gemiddeld 25 – 30% van het proceswater verrijkt met zuurstof en via de putten teruggevoerd. Er hoeft slechts 1,3 m³ water opgepompt te worden zodat er 1 m³ tot drinkkwaliteit behandeld water beschikbaar is in de stal.
Resultaat: Met een voorraad van z. Zo besparen 200 koeien in tien jaar tijd ongeveer 20.000 kWh elektriciteit.
Nog meer goede redenen voor FERMANOX® waterbehandeling
De voordelen worden nog duidelijker dan weergegeven in bovenstaande figuur als ook rekening wordt gehouden met de volgende aspecten:
- Extra energiebehoefte bij terugspoelen met open grindfilter (Dit is sterk afhankelijk van het ruwwater en de mate van automatisering van het grindfiltersysteem.)
- De doorgaans aanzienlijk langere levensduur van de geboorde putten en pompen met het FERMANOX®-systeem door het vermijden van verstoppingen
- Aansluitkosten openbaar water
Referentieprojecten
Bijlage: WV 30/1/25 P Nr.1690
Verwerkingsprestaties: 40m³/dag
In bedrijf sinds 2006
Bijlage: B 2-90 / 1103
Verwerkingsprestaties: 5,2m³/dag
In bedrijf sinds 1997
Bijlage: WV 40/2/25 P
Verwerkingsprestaties: 20m³/dag
In bedrijf sinds 2006
